KAIST의 혁신, ‘스마트 출입문’ 반도체로 여는 초고용량 메모리의 미래



현대 사회에서 데이터는 '21세기의 원유'라고 불릴 만큼 막대한 가치를 지닙니다. 우리가 매일 사용하는 스마트폰부터 자율주행 자동차, 그리고 인공지능(AI) 서버에 이르기까지, 폭발적으로 늘어나는 데이터를 얼마나 빠르고 안전하게, 그리고 많이 저장할 수 있느냐는 국가 경쟁력을 결정짓는 핵심 지표가 되었습니다.



이러한 흐름 속에서 최근 KAIST 연구진이 발표한

'스마트 출입문' 반도체 기술은

기존 메모리의 한계를 뛰어넘는 기념비적인 성과로 주목받고 있습니다.



이번 포스팅에서는 신소재 ‘BON’을 활용한 비대칭 터널링 기술이 어떻게 데이터 저장 공간의 혁명을 일으키고 있는지, 기술적 깊이와 미래 가치를 상세히 파헤쳐 보겠습니다.

---

1. 낸드 플래시 메모리의 한계와 새로운 구원투수 ‘BON’ 신소재의 등장

현재 우리가 가장 흔히 사용하는 저장 매체인 낸드 플래시(NAND Flash) 메모리는 적층 기술을 통해 용량을 늘려왔습니다. 아파트처럼 층수를 높여 더 많은 데이터를 집어넣는 방식인데, 층수가 높아질수록 데이터를 읽고 쓰는 과정에서의 간섭 현상과 속도 저하, 그리고 전력 소모 문제가 발생하게 됩니다. 특히 전하를 가두어 데이터를 저장하는 '터널링(Tunneling)' 과정에서 발생하는 물리적 한계는 메모리 제조사들이 직면한 가장 큰 숙제였습니다. 기존의 터널링 절연막은 데이터가 들어오고 나가는 통로 역할을 하지만, 층이 얇아지면 데이터가 새어 나가는 누설 전류 문제가 발생하고, 두꺼워지면 속도가 느려지는 이율배반적인 특성을 가지고 있습니다.





이러한 상황에서 KAIST 연구팀이 주목한 신소재가 바로

비정질 질화붕소산화물(Amorphous Boron Oxynitride, BON)입니다.



BON은 기존의 이산화규소(SiO2​) 기반 절연막보다 뛰어난 물리적 특성을 지니고 있으며, 원자 단위에서 정밀하게 제어된 박막 구조를 형성할 수 있다는 장점이 있습니다.



이 소재는 단순히 데이터를 가두는 벽의 역할을 넘어, 특정 조건에서만 전하가 빠르게 이동할 수 있도록 돕는 '스마트한 게이트' 역할을 수행합니다. 연구진은 이 소재를 통해 메모리 소자의 소형화와 고성능화라는 두 마리 토끼를 동시에 잡는 데 성공했습니다.



신소재 BON은 기존의 물리적 장벽을 무너뜨리지 않으면서도

전하의 흐름을 효율적으로

제어할 수 있는 최적의 물질로 평가받고 있습니다.



---

2. ‘스마트 출입문’ 원리: 비대칭 터널링층 기술이 선사하는 압도적 효율성

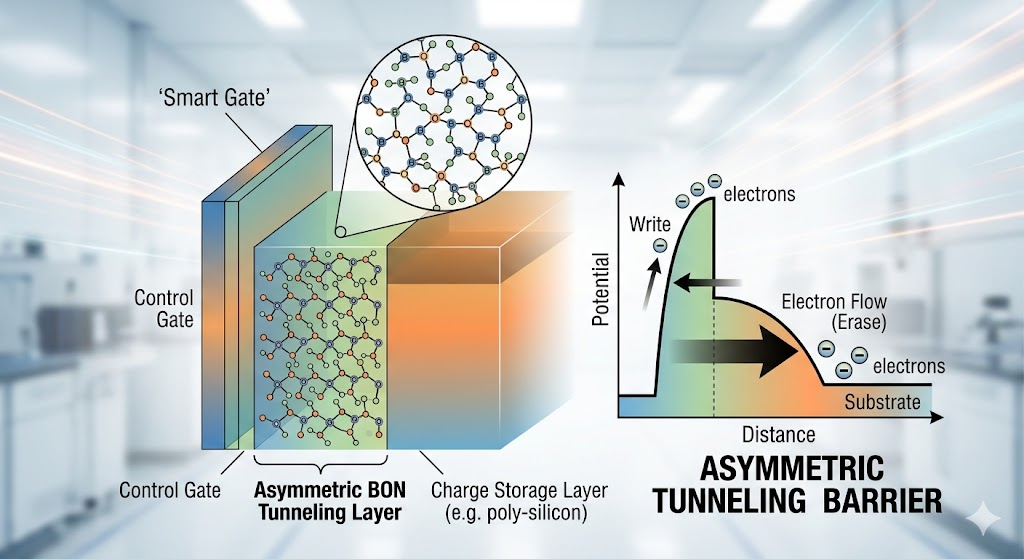

이번 연구의 핵심 키워드는 바로 '비대칭 터널링(Asymmetric Tunneling)'입니다. 이를 쉽게 설명하자면, 데이터라는 손님이 들어올 때는 문을 좁게 열어 천천히 안정적으로 입장시키고, 나갈 때는 문을 활짝 열어 순식간에 퇴장시키는 방식과 같습니다. 기존의 터널링 층은 대칭적인 구조를 가지고 있어 데이터를 쓸 때(Write)와 지울 때(Erase)의 에너지 장벽이 비슷했습니다.



이 때문에 데이터를 지우는 속도가 쓰는 속도에 비해 현저히 느려지는 병목 현상이 발생하곤 했습니다. KAIST 연구팀은 BON 소재의 에너지 밴드 갭(Energy Band Gap)을 정밀하게 설계하여, 전하가 특정 방향으로 이동할 때만 저항이 급격히 낮아지는 비대칭 구조를 구현해냈습니다.



이 기술이 적용된 메모리 소자는 데이터를 삭제할 때 전하가 빠져나가는 속도를 비약적으로 향상시킵니다.



실험 결과에 따르면,

기존 방식 대비 데이터 삭제 속도가

무려 23배나 빨라지는 경이로운 성능 향상을 보였습니다.



이는 단순히 수치상의 변화를 넘어, 실시간 대용량 데이터 처리가 필수적인 클라우드 컴퓨팅과 AI 모델 학습 속도를 획기적으로 개선할 수 있음을 의미합니다. 또한, 문이 효율적으로 열리고 닫히기 때문에 불필요한 전력 소모가 줄어들어 소자의 발열 문제까지 동시에 해결할 수 있게 되었습니다.



비대칭 터널링 기술은 데이터 이동의 법칙을

새롭게 정의함으로써 메모리 반도체의 설계 패러다임을 완전히 바꾸어 놓았습니다.

---

3. 데이터 삭제 속도 23배 향상, 안정성까지 확보한 기술적 쾌거

반도체 기술에서 속도만큼이나 중요한 것은 신뢰성, 즉 '얼마나 오래 데이터를 안전하게 보관할 수 있는가'입니다. 아무리 속도가 빨라도 저장된 데이터가 쉽게 유실된다면 상용화가 불가능합니다. KAIST 연구팀의 '스마트 출입문' 기술은 놀랍게도 속도 향상과 안정성 확보라는 두 가지 난제를 동시에 극복했습니다.



기존 기술들은 삭제 속도를 높이기 위해 절연막을 얇게 만들면 데이터 보존력(Retention)이 떨어지는 고질적인 문제가 있었습니다. 하지만 BON 기반의 비대칭 층은 평상시(데이터 저장 상태)에는 강력한 에너지 장벽을 유지하여 전하의 유출을 철저히 차단하고, 삭제 명령이 내려질 때만 장벽을 낮추는 지능적인 반응을 보입니다.



이러한 특성 덕분에 연구팀은

수만 번 이상의 반복적인 쓰기/지우기 작업 후에도

소자의 특성이 변하지 않는 우수한 내구성을 입증했습니다.



이는 차세대 초고밀도 3D 낸드 플래시 메모리에 바로 적용될 수 있는 수준의 완성도입니다. 특히 23배라는 삭제 속도는 데이터 센터 운영 비용(TCO) 절감에 직격탄을 날릴 수 있는 강력한 무기입니다. 데이터 삭제 주기가 짧아지면 전체적인 시스템의 대기 시간이 줄어들고, 이는 곧 하드웨어 수명 연장으로 이어지기 때문입니다.



성능과 신뢰성이라는 두 축을 완벽하게 세운 이번 연구는

전 세계 반도체 시장의 기술적 격차를 벌리는 데 결정적인 역할을 할 것입니다.

---

4. 초고용량 메모리 구현을 위한 3차원 적층 구조와의 완벽한 궁합

우리가 사용하는 데이터 양이 기하급수적으로 늘어남에 따라, 메모리 제조사들은 300단 이상의 초고층 적층 경쟁을 벌이고 있습니다. 하지만 층수가 높아질수록 소자의 크기는 작아져야 하고, 이로 인해 각 층 사이의 간섭과 공정 난이도는 상상을 초월할 정도로 높아집니다.



KAIST의 BON 기반 비대칭 터널링 기술은 이러한 3차원(3D) 적층 구조에서 빛을 발합니다. BON 소재는 원자층 증착법(ALD)과 같은 기존 반도체 양산 공정과 호환성이 뛰어나며, 매우 얇은 두께에서도 균일한 박막 형성이 가능합니다. 이는 더 좁은 공간에 더 많은 층을 쌓아 올리면서도 안정적인 성능을 유지할 수 있게 해줍니다.



특히 이번 기술은 개별 셀(Cell)의 크기를 획기적으로 줄일 수 있는 물리적 토대를 마련했습니다. 터널링 층의 효율이 좋아지면 전하를 저장하는 공간인 '플로팅 게이트'나 '전하 트랩층'의 부피를 최적화할 수 있기 때문입니다. 결과적으로 동일한 면적의 웨이퍼에서 생산할 수 있는 메모리 용량이 수배 이상 늘어날 수 있습니다.



테라바이트(TB)를 넘어 페타바이트(PB)급 저장 장치가

우리 손바닥 안으로 들어오는 시점이 더욱 앞당겨진 셈입니다.



미래의 자율주행차가 초당 수 기가바이트의 센서 데이터를 처리하고, 개인용 AI가 방대한 지식을 학습하는 환경에서 이 초고용량 기술은 필수적인 인프라가 될 것입니다.



적층 기술의 한계를 소재 혁신으로

돌파한 이번 성과는 차세대 반도체 공정의 표준을 제시하고 있습니다.

---

5. 글로벌 반도체 시장의 판도를 바꿀 대한민국 기술의 위상과 비전

이번 연구 결과는 단순히 학술적인 성과에 그치지 않고, 글로벌 메모리 시장에서 대한민국의 '초격차' 지위를 공고히 하는 전략적 가치를 지닙니다. 현재 삼성전자, SK하이닉스 등 국내 기업들은 전 세계 낸드 플래시 시장의 절반 이상을 점유하고 있지만, 해외 후발 주자들의 추격과 기술적 한계 봉착이라는 압박을 동시에 받고 있습니다. KAIST의 이번 기술은 원천 소재부터 설계 방식까지 독자적인 기술력을 바탕으로 하고 있어, 향후 특허 분쟁이나 기술 유출 우려로부터 자유로운 강력한 무기가 될 수 있습니다.



또한, 이 기술은 메모리 반도체를 넘어 뉴로모픽(Neuromorphic) 반도체나 차세대 컴퓨팅 소자에도 응용될 가능성이 큽니다. 인간의 뇌 구조를 모방한 뉴로모픽 소자는 전하의 이동을 정밀하게 제어하는 기술이 핵심인데, BON 소재의 비대칭 특성이 시냅스의 가소성을 모방하는 데 최적이기 때문입니다.



대한민국의 연구진이 개발한

이 작은 반도체 소자 하나가 미래 AI 산업의 심장 역할을 하게 될 날이 머지않았습니다.



기술 패권 시대에 소재의 국산화와 원천 기술 확보가 얼마나 중요한지를 다시 한번 일깨워준 사례입니다.



'스마트 출입문' 기술은 한국 반도체 산업이

단순한 제조 강국을 넘어 기술 선도국으로 도약하는 확실한 이정표가 될 것입니다.

---

💡 핵심 Q&A

Q1. '스마트 출입문' 반도체라는 용어의 의미는 무엇인가요?

A1. 데이터(전하)가 들어올 때와 나갈 때의 문턱 높이를 다르게 설정하여, 저장할 때는 안정적으로 유지하고 지울 때는 훨씬 빠르게 통과시키는 비대칭 터널링 기술을 비유한 표현입니다.

Q2. 왜 기존에는 데이터 삭제 속도를 높이는 것이 어려웠나요?

A2. 기존 소재는 입구와 출구의 저항이 같아서, 속도를 높이려고 저항을 낮추면 데이터가 의도치 않게 새어 나가는 안정성 문제가 발생했기 때문입니다.

Q3. BON 신소재는 구체적으로 어떤 특징을 가지고 있나요?

A3. 비정질 질화붕소산화물로, 원자 단위에서 에너지 장벽을 조절할 수 있어 초미세 공정에서도 균일한 성능을 내며 열적/화학적으로 매우 안정적입니다.

Q4. 이 기술이 상용화되면 일반 사용자가 느끼는 변화는 무엇인가요?

A4. 스마트폰이나 PC의 저장 용량이 수배 이상 늘어나고, 대용량 파일의 삭제나 앱 설치 속도가 획기적으로 빨라지며 기기의 배터리 효율도 향상됩니다.

Q5. 향후 연구 계획이나 상용화 시점은 언제쯤으로 예상되나요?

A5. 현재 원천 기술 확보 단계이며, 대면적 웨이퍼 생산 공정 최적화를 거쳐 향후 3~5년 내 실질적인 양산 라인에 적용될 것으로 기대됩니다.

---
