<반도체 역사 11> 패키징 혁명 — 무어의 법칙을 구원할 칩렛과 이종 집적



반도체 산업의 역사는 더 작고, 더 빠르고, 더 많은 트랜지스터를 하나의 칩에 집어넣는 과정이었다. 하지만 미세공정이 고도화되면서 트랜지스터의 집적도만으로 성능 향상을 지속하기가 점점 어려워지고 있다.



이러한 변화 속에서 주목받는 기술이 첨단 패키징(Advanced Packaging)이다. 특히 여러 개의 작은 칩을 하나의 시스템처럼 연결하는 칩렛(Chiplet)과 서로 다른 종류의 반도체를 하나의 패키지 안에 결합하는 이종 집적(Heterogeneous Integration)이 새로운 해법으로 떠오르고 있다.



과거에는 패키지가 완성된 칩을 보호하고 기판과 연결하는 역할에 가까웠다면, 이제 패키지는 성능과 전력 효율을 결정하는 핵심 기술 영역으로 발전하고 있다.









---

1. 무어의 법칙과 미세공정의 한계



1965년 고든 무어는 집적회로의 트랜지스터 수가 빠르게 증가할 것이라는 전망을 제시했다. 이후 반도체 산업은 미세공정을 발전시키면서 더 작은 트랜지스터와 더 높은 집적도를 구현해 왔다.

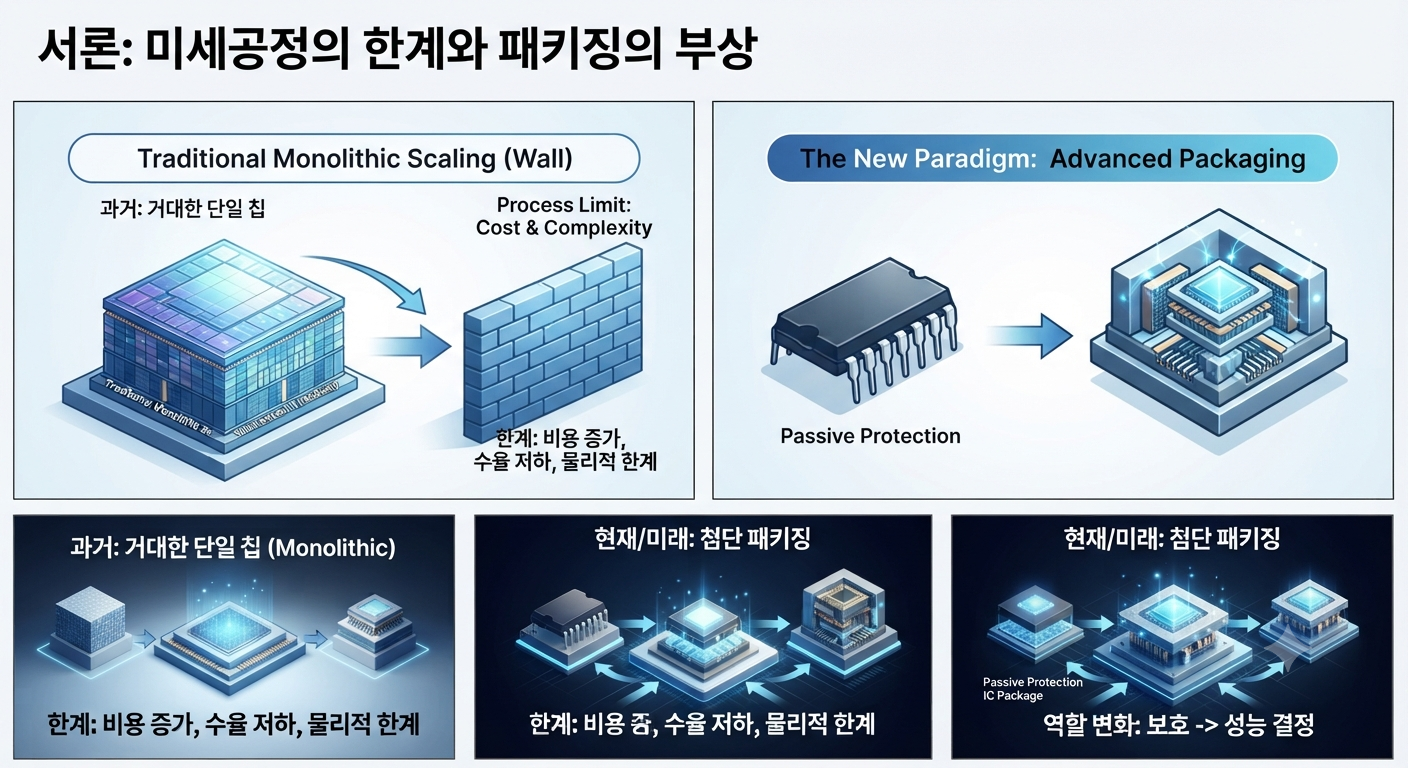

그러나 선폭이 나노미터 수준으로 내려가면서 새로운 문제가 등장했다. 공정이 미세해질수록 제조 과정이 복잡해지고 비용이 증가하며, 전력과 발열, 수율 문제도 더욱 중요해졌다.

결국 단순히 "하나의 큰 칩을 계속 작게 만든다"는 방식만으로는 성능 향상을 이어가는 데 한계가 나타났다.











2. 패키징이 단순한 '포장'에서 핵심 기술로



전통적인 반도체 패키지는 칩을 외부 환경으로부터 보호하고 전기적으로 연결하는 역할이 중심이었다.

하지만 고성능 컴퓨팅과 인공지능 시대에는 상황이 달라졌다. CPU, GPU, 메모리와 같은 서로 다른 반도체 사이에서 데이터를 매우 빠르게 주고받아야 하기 때문이다.

칩 내부의 연산 성능이 아무리 높아도 칩과 칩 사이의 데이터 이동이 느리거나 전력 소모가 크다면 전체 시스템의 성능이 제한될 수 있다.

따라서 칩을 어떻게 연결하고 배치하느냐 자체가 반도체 성능의 중요한 요소가 됐다.



















3. 칩렛이란 무엇인가

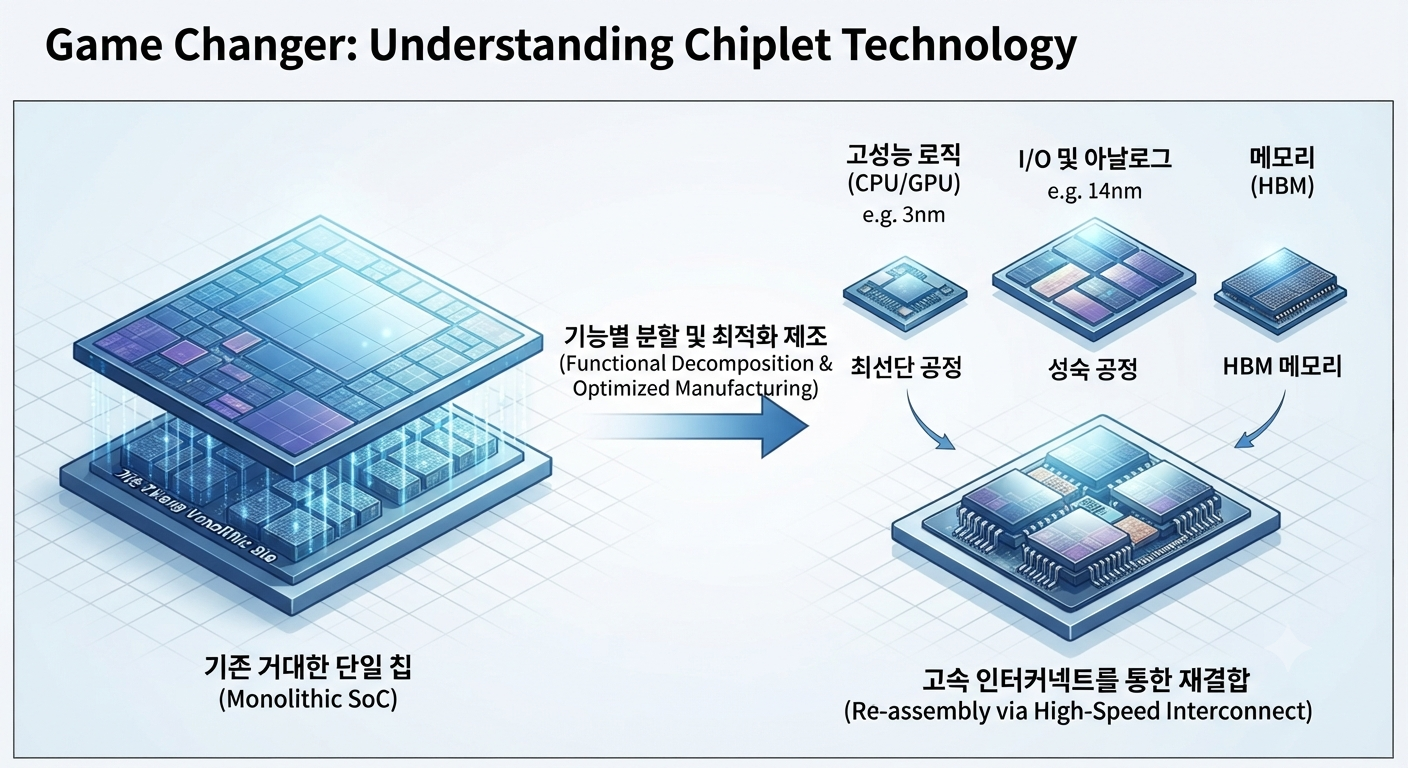

칩렛은 하나의 거대한 칩을 여러 개의 작은 기능별 칩으로 나누어 제작한 뒤, 이를 하나의 패키지 안에서 연결하는 방식이다.

예를 들어 하나의 프로세서를 만들 때 모든 기능을 하나의 대형 다이에 넣는 대신 연산 기능, 입출력 기능, 캐시 등의 기능을 여러 칩렛으로 나누어 설계할 수 있다.

이 방식의 장점은 필요한 기능을 각각 최적의 공정으로 제작할 수 있다는 것이다.

즉, 모든 기능을 최첨단 미세공정으로 만들 필요가 없다. 고성능 연산 부분에는 최신 공정을 적용하고, 상대적으로 단순한 입출력 회로에는 비용 효율적인 공정을 사용하는 식이다.









4. 칩렛이 제조 비용과 수율에 미치는 영향





대형 칩은 크기가 커질수록 제조 과정에서 결함이 발생할 가능성이 높아진다.

반면 하나의 거대한 다이를 여러 개의 작은 칩렛으로 나누면 개별 다이의 크기를 줄일 수 있다. 작은 다이는 상대적으로 수율 관리에 유리할 수 있으며, 이미 검증된 칩렛을 다른 제품에 재사용하는 것도 가능하다.

따라서 칩렛은 단순한 성능 향상 기술을 넘어 개발 비용과 제품 설계의 유연성을 높이는 기술로도 평가받는다.













5. 이종 집적의 등장





칩렛 기술과 함께 중요한 개념이 이종 집적이다.

이종 집적은 서로 다른 특성과 기능을 가진 반도체를 하나의 시스템으로 결합하는 것을 의미한다.

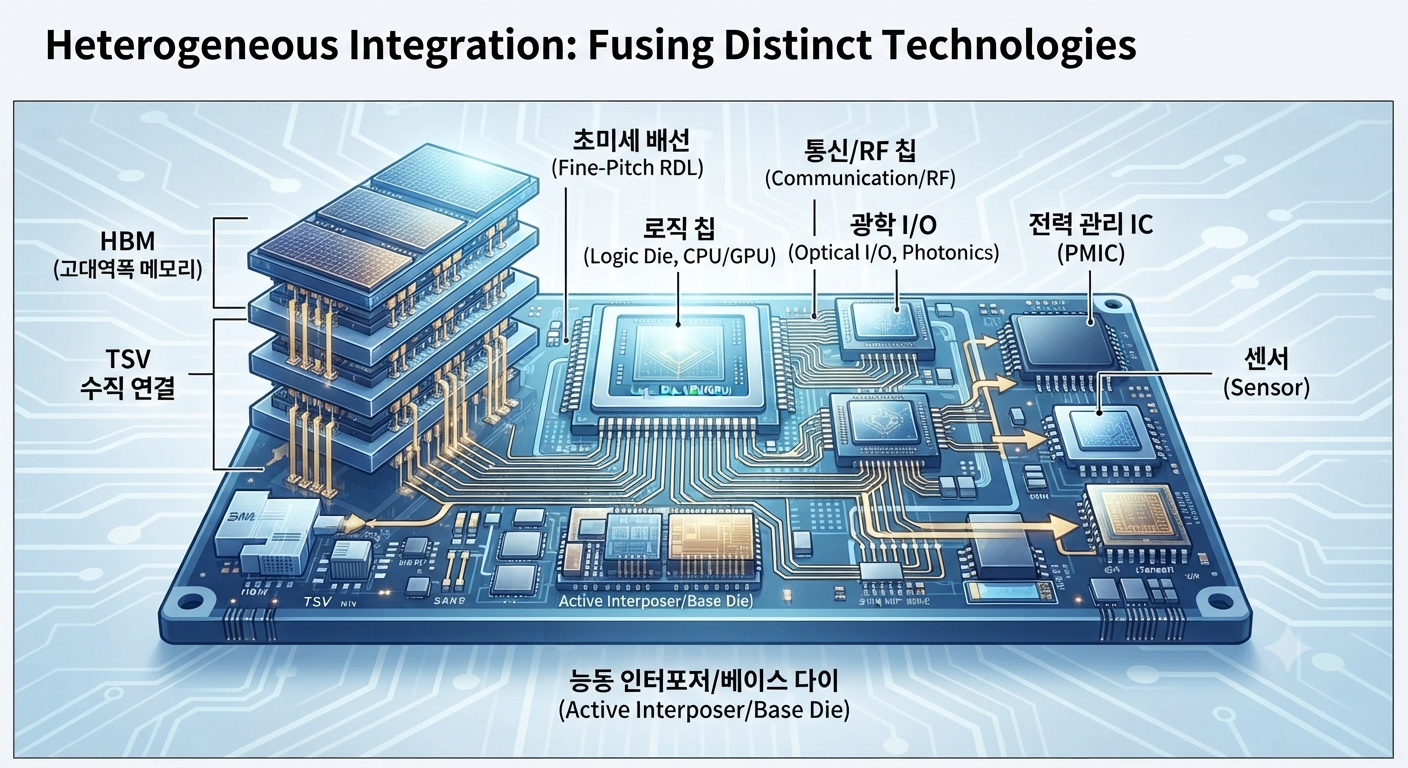

예를 들어 CPU와 GPU, 고대역폭 메모리(HBM), 네트워크 기능, 특정 AI 가속기 등을 하나의 패키지 안에 결합할 수 있다.

이렇게 하면 각각의 기능에 적합한 반도체 공정과 설계 방식을 선택할 수 있다.

하나의 칩에 모든 기능을 넣는 방식에서, 서로 다른 칩을 최적의 조합으로 연결하는 방식으로 패러다임이 변화하고 있는 것이다.







6. 2.5D와 3D 패키징





첨단 패키징은 칩을 단순히 나란히 배치하는 수준을 넘어선다.

2.5D 패키징에서는 여러 개의 칩을 인터포저 등의 연결 구조 위에 배치해 고속으로 연결한다. 특히 HBM과 GPU를 가까이 배치하는 방식에서 이러한 기술이 중요하게 활용되고 있다.

3D 패키징은 칩을 수직으로 쌓는 방식이다. 이를 통해 제한된 공간에서 더 많은 기능을 집적할 수 있고, 칩 사이의 연결 거리를 줄일 수 있다.

다만 3D 구조에서는 발열을 어떻게 관리할 것인지가 매우 중요한 과제가 된다.











7. HBM과 첨단 패키징의 결합





인공지능과 고성능 컴퓨팅의 발전은 첨단 패키징의 중요성을 더욱 키웠다.

AI 가속기는 대규모 데이터를 빠르게 처리해야 하기 때문에 높은 메모리 대역폭이 필요하다. HBM은 여러 개의 DRAM 다이를 수직으로 쌓고 이를 고속 인터페이스로 연결해 높은 대역폭을 제공한다.

GPU나 AI 가속기와 HBM을 가까운 위치에 배치하면 데이터 이동 거리를 줄이고 높은 대역폭을 확보할 수 있다.

따라서 오늘날 AI 반도체 경쟁은 연산용 칩의 성능뿐 아니라 메모리와 패키징 기술의 결합 능력까지 포함하는 방향으로 확대되고 있다.









8. 칩렛 시대의 새로운 표준





칩렛이 본격적으로 확산되려면 서로 다른 업체가 만든 칩렛을 안정적으로 연결할 수 있어야 한다.

이를 위해 업계에서는 칩렛 간 연결을 위한 표준과 생태계 구축이 중요해지고 있다. 대표적으로 UCIe(Universal Chiplet Interconnect Express)가 있다.

공통 인터페이스가 발전하면 특정 업체가 모든 기능을 직접 설계하지 않아도 다양한 칩렛을 조합해 시스템을 구성할 가능성이 커진다.

이는 반도체 산업의 가치사슬에도 변화를 가져올 수 있다.













9. 첨단 패키징의 새로운 과제

칩렛과 이종 집적이 모든 문제를 해결하는 것은 아니다.

여러 칩을 하나의 패키지로 연결하면 칩 사이의 통신을 위한 인터페이스가 필요하고, 패키지 설계도 훨씬 복잡해진다.

또한 여러 칩에서 발생하는 열을 효과적으로 방출해야 한다. 특히 AI 가속기처럼 높은 전력을 사용하는 시스템에서는 전력 공급과 냉각 기술이 중요한 경쟁력이 된다.

따라서 앞으로의 반도체 경쟁은 트랜지스터 제조 기술뿐 아니라 패키징, 인터커넥트, 전력 공급, 열 관리 기술을 종합적으로 최적화하는 경쟁이 될 가능성이 높다.









10. 무어의 법칙을 '확장'하는 새로운 방법





칩렛의 가장 중요한 의미는 무어의 법칙을 단순히 미세공정의 관점에서 바라보지 않게 만든다는 데 있다.

과거에는 성능 향상의 핵심이 트랜지스터를 더 작게 만드는 것이었다면, 이제는 여러 칩을 어떻게 효율적으로 결합하느냐도 중요한 성능 향상 수단이 됐다.

즉, 반도체의 발전 방향이

더 작은 트랜지스터 → 더 많은 트랜지스터

에서

더 많은 트랜지스터 + 더 효율적인 칩 연결 + 이종 집적

으로 확장되고 있는 것이다.













결론

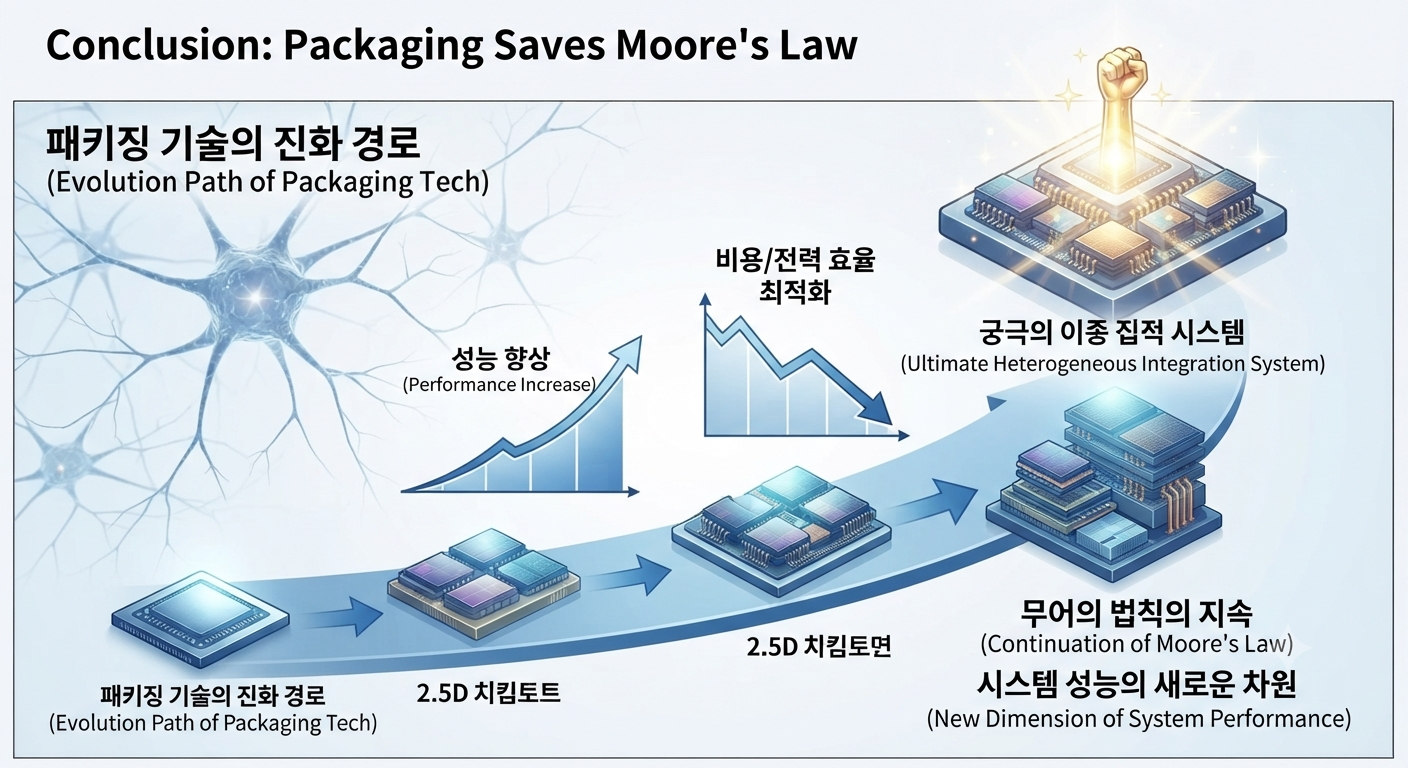

반도체 패키징은 더 이상 완성된 칩을 보호하는 마지막 단계가 아니다. AI와 고성능 컴퓨팅 시대에는 패키징 자체가 시스템 성능을 결정하는 핵심 기술이 되고 있다.

칩렛은 대형 칩을 기능별로 나누고 이를 하나의 시스템으로 연결함으로써 설계 유연성과 제조 효율성을 높일 수 있다. 이종 집적은 서로 다른 공정과 기능을 가진 반도체를 최적의 조합으로 묶을 수 있다는 장점을 제공한다.

앞으로 반도체 산업에서는 미세공정 기술과 첨단 패키징 기술이 서로 경쟁하는 것이 아니라 함께 발전하는 구조가 더욱 중요해질 것이다.

결국 무어의 법칙을 이어가는 방법은 단순히 트랜지스터를 더 작게 만드는 것만이 아니라, 작은 칩들을 더 똑똑하게 연결하는 것에서도 찾을 수 있다.







핵심 Q&A 3가지

Q1. 칩렛은 기존의 하나의 큰 칩과 무엇이 다른가?
A. 하나의 대형 다이에 모든 기능을 넣는 대신 여러 개의 작은 칩으로 기능을 나누고 이를 하나의 패키지 안에서 연결한다. 이를 통해 공정 선택의 유연성과 설계 재사용성을 높일 수 있다.

Q2. 이종 집적이 중요한 이유는 무엇인가?
A. CPU, GPU, 메모리, AI 가속기 등 서로 다른 기능에 최적화된 반도체를 하나의 시스템으로 결합할 수 있기 때문이다. 각 기능에 적합한 공정을 선택할 수 있다는 것도 장점이다.

Q3. 칩렛이 무어의 법칙을 어떻게 '구원'할 수 있는가?
A. 트랜지스터 미세화만으로 성능을 높이는 데 한계가 나타나는 상황에서 칩렛과 첨단 패키징을 이용하면 칩 간 연결과 시스템 집적도를 개선해 성능 향상의 새로운 경로를 만들 수 있기 때문이다.
